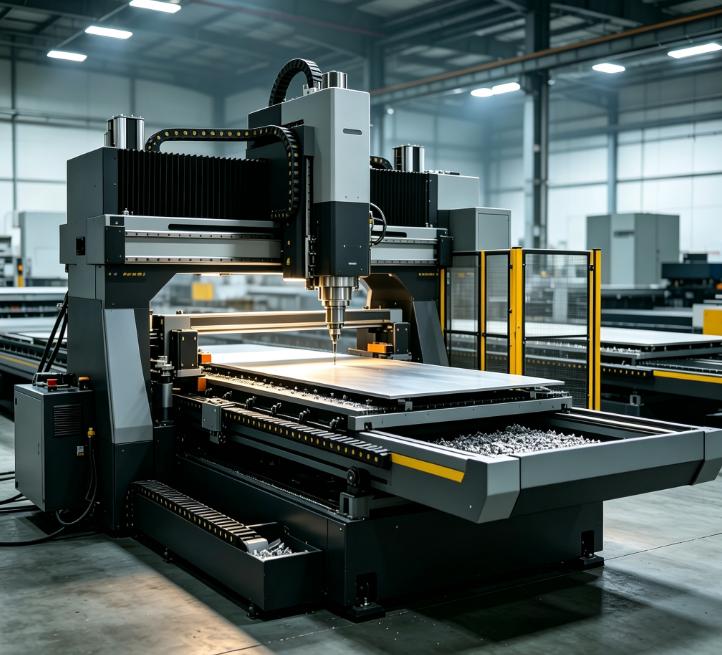

Automaattinen lastaus tuotantolinja
Automatic Loading Production Line on raskas,{0}}CNC-ohjattu tuotantosolu, joka on suunniteltu jatkuvaan, suuren{2}}volyymin paneelien sisäkkäisyyteen ja käsittelyyn.
Kuvaus
Tuotteen yleiskatsaus
Automatic Loading Production Line on raskas,{0}}CNC-ohjattu tuotantosolu, joka on suunniteltu jatkuvaan, suuren{2}}volyymin paneelien sisäkkäisyyteen ja käsittelyyn. Automatisoimalla arkkien lataamisen, kohdistuksen, reitityksen, pystyporauksen ja purkamisen yksittäiseksi, synkronoiduksi työnkuluksi tämä järjestelmä eliminoi manuaalisen käsittelyn pullonkaulat ja maksimoi karan käyttöjaksot nykyaikaisissa kaappi- ja huonekaluvalmistuslaitoksissa.
Tuotteen ominaisuudet
Synkronoitu automaatioportaali:Täysin automatisoitu tyhjiölatausjärjestelmä, joka on synkronoitu CNC-ohjaimen kanssa, mikä varmistaa saumattoman syklin{0}}to{1}}siirtymän.
Korkean vääntömomentin{0}}sähkökaran vaihtoehdot:Tukee jatkuvaa nopeaa{0}}reititystä, uritusta ja profilointia eri materiaalitiheyksillä.
Dynaaminen matriisityhjiötaulukko:Monivyöhykkeinen tyhjiöristikko yksittäisillä pneumaattisilla ohjaimilla tarjoaa suuren-pitovoiman monimutkaisten pienten-osien sisäkkäin.
Raskaat-teräsrakenteet:Jännitys-kevennetty, portaalityylinen-konepeti varmistaa rakenteellisen jäykkyyden ja pitkäaikaisen-geometrisen tarkkuuden suurissa kiihdytysvoimissa.
Tekniset tiedot
|
Tuote |
Erittely |
|
Työalue |
1300 x 2500 mm / 2100 x 3100 mm / 2100 x 4100 mm (muokattavissa) |
|
Karan teho |
9,0 kW / 12,0 kW ISO30 / HSK60F ilma-jäähdytetty kara |
|
Karan nopeus |
1 000 - 24 000 RPM (invertteriohjattu) |
|
Työkalu-lehti |
8–16-paikkainen lineaarinen / pyörivä ATC (automaattinen työkalunvaihtaja) |
|
Porausyksikkö |
Valinnaiset 9-, 12-asentoiset tai mukautetut pysty-/vaakaporauslohkot |
|
Latausjärjestelmä |
Automatisoitu pneumaattinen tyhjiöpukki, jossa on integroitu esi{0}}pinoaminen |
|
Ohjausjärjestelmä |
Moniakselinen teollisuus-CNC-ohjain-reaaliaikaisella diagnostiikalla |
|
Ajojärjestelmä |
Erittäin{0}}tarkka kierukkateline-ja-hammaspyörä digitaalisilla AC-servomoottoreilla |
|
Taulukon rakenne |
Fenolimatriisityhjiöpöytä raskailla{0}}tyhjiöpumpuilla |
|
Käsittelymateriaalit |
MDF, MFC, vaneri, OSB, lastulevy, massiivipuu, kompaktit laminaatit |
Työprosessi
Materiaalin nouto{0}}:Automaattinen tyhjiökuorauslaituri poimii raakapaneelin nostopöydältä.
Automaattinen kohdistus:Asemointisylinterit viittaavat paneeliin automaattisesti nolla{0}}pisteen koordinaatteihin.
Tarkkuustyöstö:CNC-kara ja valinnainen porauslohko suorittavat sisäkkäis-, reititys- ja poraustiedostoja.
Automaattinen purku:Lakaisuvarsi työntää käsitellyt osat ulossyöttökuljettimelle samalla kun se puhdistaa imupöydän integroitujen pölyhupujen kautta.
Sovellukset
Kehyksetön ja pinta{0}}runkokaappien valmistus
Vaatekaapin ja kaapin rakentaminen mittatilaustyönä
Kaupalliset tapaustyöt ja toimistokalusteet
Arkkitehtoniset myllytyöt ja seinäverhoukset
Akustisten paneelien ja vähittäiskaupan kalustevalmistus
Automatisoinnin edut
Minimoidut kiertoajat
Samanaikaiset lataus- ja purkuvaiheet pitävät CNC-karan käynnissä jatkuvasti, mikä maksimoi päivittäisen tehon.
Yhden{0}}operaattorin käyttö
Koko kenno vaatii vain yhden operaattorin raaka-aineen täyttöön ja valmiiden osien lajitteluun, mikä vähentää työvoimakustannuksia.
Tasainen reunalaatu
Kehittyneet servokäytöt yhdistettynä korkeataajuisiin{0}}karoihin eliminoivat lohkeilun ja työkalun taipumisen laminoiduilla alustoilla.
Räätälöintimahdollisuus
Suunnittelutiimi räätälöi tuotantolinjan asettelun ja komponenttivalinnan vastaamaan tiettyjä tehdasjalanjälkiä ja suorituskykytavoitteita:
● Syöttö- ja ulossyöttötela- tai hihnakuljetinkokoonpanot
● Muuttuva tyhjiöpumpun kapasiteetti (neste{0}}rengas tai kuiva{1}}siipi)
● Karan teho, automaattiset työkalunvaihtajat ja porauslohkojen päivitykset
● Mukautettu työpöydän koko -ei-vakiopaneelimitoille
● Integrointi teollisuuden pölynpoistoporttien ja turvakotelointijärjestelmien kanssa
Laadunvalvonta ja sertifioinnit
Jokainen tuotantosolu käy läpi standardoidun tarkastus- ja testausprotokollan ennen toimitusta:
Laserinterferometri mittaa akselin paikannustarkkuutta
Dynaaminen tasapainotus ja kaikkien pyörivien osien lopputestaus-
Kattava johdotuksen, maadoituksen ja ohjauskaapin turvallisuustarkastus
Jatkuva 48{1}}tunnin automaattisten lastaus- ja purkujaksojen kuivakäynnistystesti
Standardit ja sertifioinnit
● CE-vaatimustenmukaisuus
● ISO9001-sertifikaatti
Pakkaus ja maailmanlaajuinen toimitus
Korroosiosuojaus:Tarkkuusmekaaniset osat on päällystetty-ruosteenestoaineilla ja tiivistetty vahvaan-sulkukalvoon.
Turvallinen takila:Teräsrungot on pultattu ja ristiin{0}}kiinnitetty suoraan kuljetuskontin pohjaan, jotta ne eivät liikkuisi merikuljetuksen aikana.
Dokumentaatiopaketti:Toimitetaan yksityiskohtaisten sähkökaavioiden, perustussuunnitelmien, käyttöoppaiden ja käyttöönoton tarkistuslistojen kanssa.
FAQ
K: Mitkä materiaalit ovat yhteensopivia tämän tuotantolinjan kanssa?
V: Järjestelmä käsittelee erilaisia puu{0}}pohjaisia paneeleja, mukaan lukien MDF, lastulevy, melamiini-pinnoitetut paneelit (MFC), vaneri ja tekniset muovit.
K: Voiko ohjausjärjestelmä tuoda tavallisia CAD/CAM-sisäkkäisiä tiedostoja?
V: Kyllä, avoimen-arkkitehtuurin CNC-ohjain hyväksyy standardin G--koodin (NC-tiedostot), jotka on luotu alan-standardin sisäkkäis- ja kaappisuunnitteluohjelmistolla.
K: Mikä on normaali automaattinen työkalunvaihto (ATC)?
V: Vakioasetelmassa on portaalin alle asennettu 8-urainen lineaarinen työkaluteline, joka voidaan päivittää pyöriväksi karusellinvaihtajaksi työkaluvaatimusten mukaan.
K: Kuinka kone kohdistetaan automaattisen latausprosessin aikana?
V: Raskaat-pneumaattiset ponnahdusnastat-X- ja Y-akselilla asettavat paneelin automaattisesti suoraksi, kun lastauslaituri vapauttaa arkin tyhjiöpöydälle.
K: Miten pölyä hallitaan{0}}suuren volyymin sisäkkäisyyden aikana?
V: Järjestelmä sisältää kaksi pölynkeräyskupua karassa ja tyhjennystyöntimessä, mikä varmistaa, että sekä valmiit osat että imulevy pysyvät puhtaina.
K: Mitkä ovat sähkötehovaatimukset?
V: Kone on johdotettu vastaamaan alueellisia teollisuustehostandardeja, ja ne tukevat tyypillisesti 380V/50Hz/3-vaihe- tai 480V/60Hz/3-vaihekokoonpanoja.
